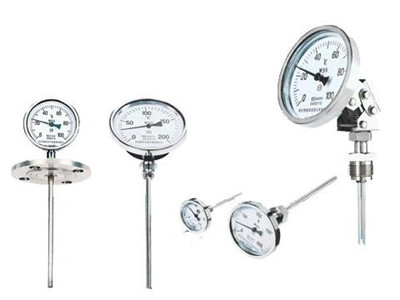

YJ-WSSX系列電接點雙金屬溫度計應用于生產現場對溫度需自動控制和報警。直接測量各種生產過程中-80～500℃范圍內體、蒸汽和氣體介質溫度。
YJ-WSSX系列電接點雙金屬溫度計測量原理：
電接點雙金屬溫度計是利用溫度變化時帶動觸點變化，當其與上下限觸點或斷開的同時，使電路中的繼電器動作，從而自動控制及報警。
YJ-WSSX系列電接點雙金屬溫度計產品特點：
1、現場顯示溫度，直觀方便；
2、具有自動切斷電源和報警功能；
3、安全可靠，使用壽命長；
4、多種結構形式，可滿足不同要求。
YJ-WSSX系列電接點雙金屬溫度計技術參數：
1. 產品執行標準：JB/T8803-1998 GB2323-83
2. 標度盤公稱直徑：100
3. 精度等級：（1.0222），1.5132
4. 熱響應時間：≤40S
5. 防護等級：IP55
6. 正常工作大氣條件：溫度-25～+55℃，相對濕度≤85%
7. 設定點誤差：設定點誤差應不超過基本誤差限的1.5倍。
8. 切換差：切換差應不超過基本誤差限的1.5倍。
9. 切換重復性：切換重復性極限范圍不大于基本誤差限絕對值的1/2。
|
額定功率VA |
最高工作電壓V |
最大允許電流 |
|
10 |
220 a.c |
0.7A |
|
|
YJ-WSSX系列電接點雙金屬溫度計產品選型：
|
WSS |
|
雙金屬溫度計 |
|||||
|
|
X |
|
電接點結構 |
||||
|
表盤公稱直徑 |
-4/5 |
|
Φ100/ф150 |
||||
|
表盤形式 |
0 |
|
軸向（直型） |
||||
|
1 |
|
徑向（角型） |
|||||
|
8 |
|
萬向（可調角型） |
|||||
|
安裝固定形式 |
0 |
|
無固定裝置 |
||||
|
1 |
|
可動外螺紋 |
|||||
|
2 |
|
可動內螺紋 |
|||||
|
3 |
|
固定螺紋 |
|||||
|
4 |
|
固定法蘭 |
|||||
|
5 |
|
卡套螺紋 |
|||||
|
6 |
|
卡套法蘭 |
|||||
|
保護形式 |
M |
|
上下限 |
||||
|
N |
|
雙上限 |
|||||
|
P |
|
雙下限 |
|||||
|
型號 |
測溫范圍 |
精度等級 |
保護管材料 |
規格 |
安裝固定裝置 |
|
WSSX-400/500 |
-80～+40 |
1.5 |
1Cr18Ni9Ti |
75 |
無固定裝置 |
|
WSSX-401/501 |
|||||
|
WSSX-480/580 |
|||||
|
WSSX-401/501 |
可動外螺紋 |
||||
|
WSSX-411/511 |
|||||
|
WSSX-481/581 |
|||||
|
WSSX-402/502 |
可動內螺紋 |
||||
|
WSSX-412/512 |
|||||
|
WSSX-482/583 |
|||||
|
WSSX-403/503 |
固定螺紋 |
||||
|
WSSX-413/513 |
|||||
|
WSSX-483/583 |
|||||
|
WSSX-404/504 |
固定法蘭 |
||||
|
WSSX-414/514 |
|||||
|
WSSX-484/584 |
|||||
|
WSSX-405/585 |
卡套螺紋 |
||||
|
WSSX-415/515 |
|||||
|
WSSX-485/585 |
|||||
|
WSSX-406/506 |
卡套法蘭 |
||||
|
WSSX-416/516 |
|||||
|
WSSX-486/586 |
YJ-WSSX系列電接點雙金屬溫度計訂貨須知：
訂貨時請說明名稱、型號、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。
雙金屬溫度計使用安裝時保護管不可彎曲變形，保護管沒入介質中長度不得小于100mm，測量大流量或強腐蝕介質時需加保護套管。
YJ-WSSX系列電接點雙金屬溫度計質量承諾：
金湖億嘉儀表有限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品，并為所有產品提供一年的質保。一年內如出現產品質量問題（不包括易損件或輔件）一律免費維修，并免費提供技術支持。
咨詢熱線0517-86936880 15358661880
