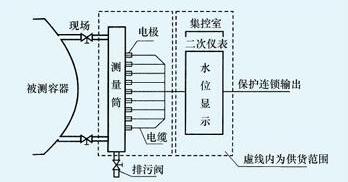

電接點液位計也叫電接點水位計，一般被使用在鍋爐汽包等高溫高壓容器上，用于容器內液位的顯示與控制。它主要是由測量筒、電極、二次顯示儀表等部分組成，其結構示意圖如下：
電接點液位計的工作原理主要是利用水與汽的導電性能差別。有水時，電極與電極之間導電連通，于是輸出信號給控制中心，通過二次表顯示出當前液位。當無水時，電極與電極之間斷開。電接點液位計與其它液位計產品相比的優勢就是，它可以安裝多達19個測量點，用來測量與控制不同的液位高度情況。
在選型的時候，需要注意電極的選擇。按其結構來分有兩種可選，分別是壓入式、螺紋式。
選好電極的安裝方式之后還要看需不需要帶保溫功能。
注意電接點液位計的工作條件，壓力不可高于22MPa，溫度不可高于370℃，長度（中心距）不可超2200mm，介質的絕緣性能必須大于500MΩ。
